装配图的尺寸标注要求与零件图的尺寸标注要求不同，它不需要标注每个零件的全部尺寸，只需标注一些必要尺寸，这些必要尺寸可按其作用不同大致归纳为以下几类：

一、规格尺寸

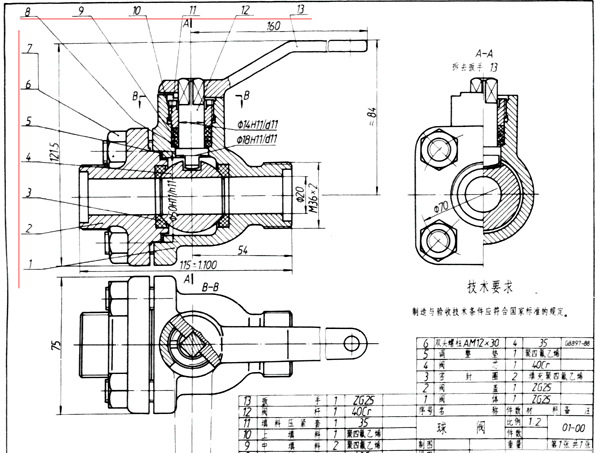

用以表明机器（或部件）的性能或规格的尺寸。这类尺寸一般在任务书中就已确定，它是设计、了解和选用该机器或部件时的主要依据，如上图所示球阀的阀体和阀盖的通孔直径φ20。
二、装配尺寸
为了保证机器或部件的性能和质量，装配图中需注出相关零件间有装配要求的尺寸。
1．配合尺寸
凡两零件有配合要求时，必须注出配合尺寸，如图所示球阀的阀体和阀盖的配合尺寸，阀杆和阀体的配合尺寸等。
2．重要的相对位置尺寸
装配时，相关零件间必须保证的距离、间隙等相对位置尺寸，如图所示球阀通孔中心到扳手的距离82mm，阀杆至右端面的距离46mm。
3．连接尺寸
装配图中一般应标注连接尺寸以表明螺纹紧固件、键、销、滚动轴承等标准零、部件的规格尺寸（通常填写在明细栏中），如图中螺纹压环与阀体连接螺纹的尺寸M22x1.5 和标题栏中的螺柱M10x20、螺母M10等。
三、安装尺寸
机器或部件安装到其它零、部件或基座上的相关尺寸称为安装尺寸。如上图所示球阀的接口尺寸M40x2等。
四、外形尺寸
外形尺寸是机器或部件的总长、总高、总宽尺寸，它反映了机器或部件的总体大小，为安装、包装、运输等提供所占空间尺寸的大小。如图的外形尺寸114mm。
