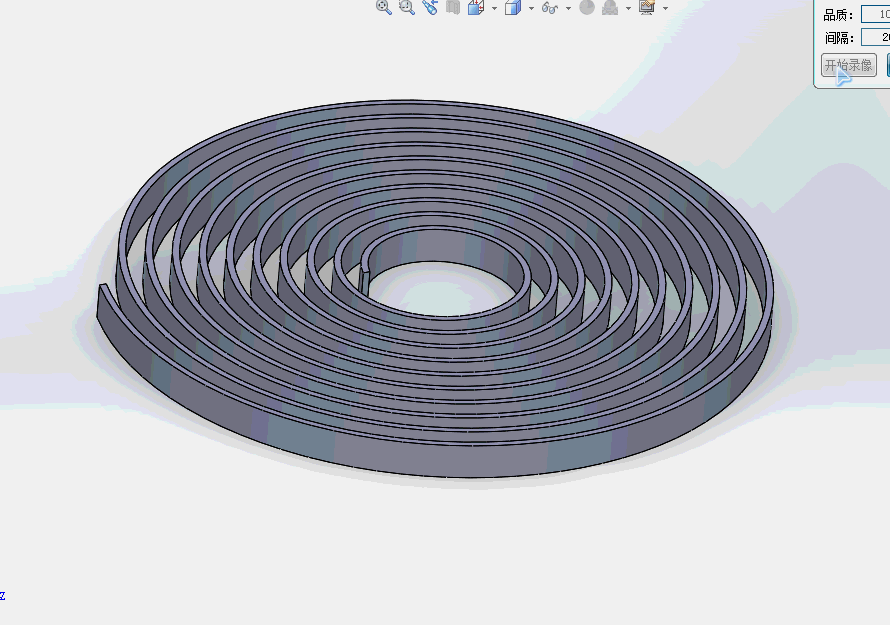

大家好。给大家讲解下发条仿真动画的制作方法。

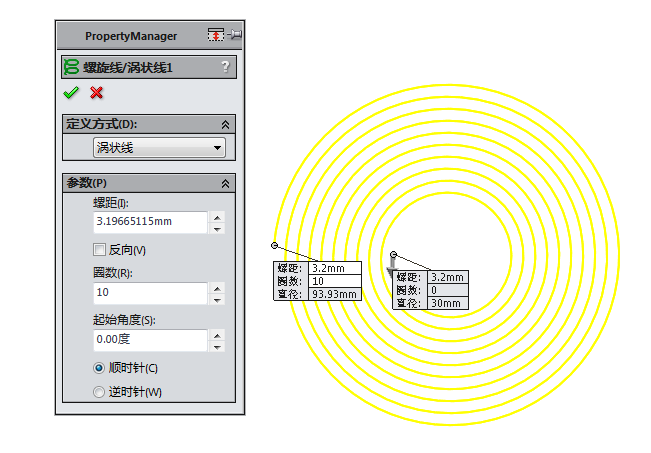

1，打开SolidWorks，新建第一零件，选择基准面为草绘平面绘制一直径为30的圆，再创建涡状线并保存零件。

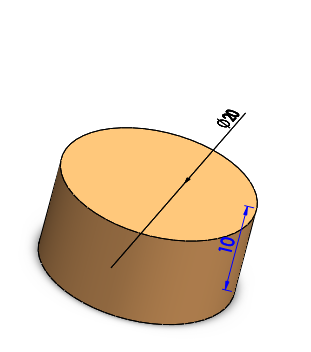

2，新建第二零件。绘制一圆柱体并保存。

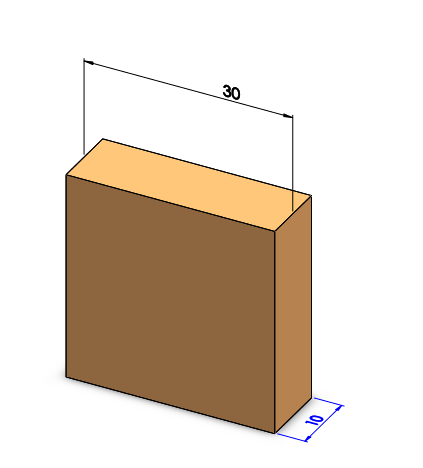

3，新建第三零件.绘制正方体并保存。

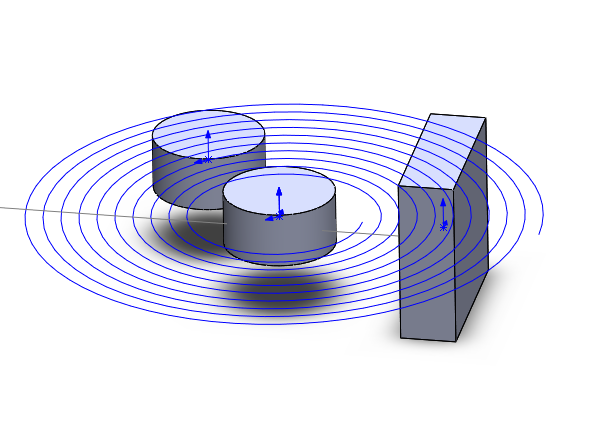

4，开始装配所有零部件。

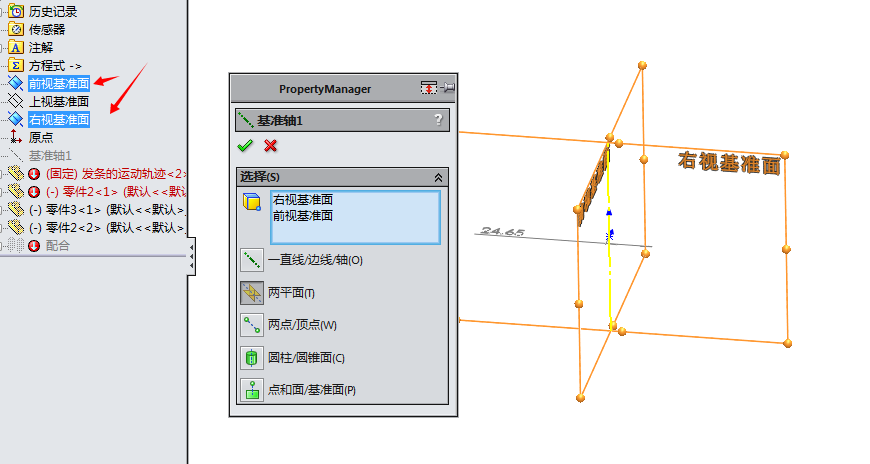

5，在装配体内创建基准轴。

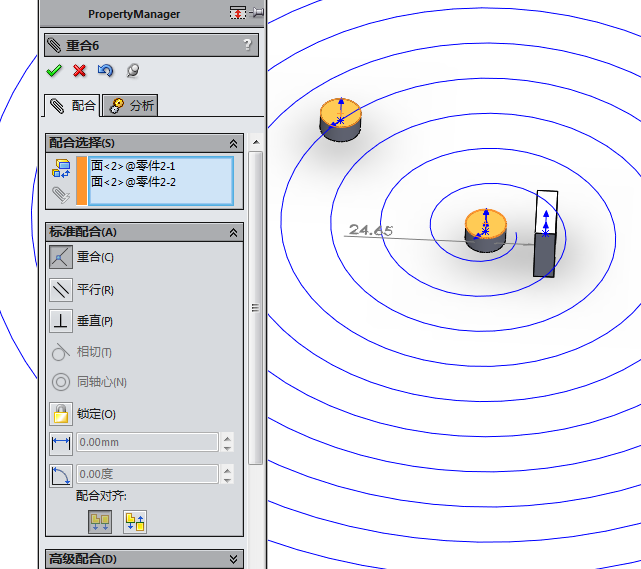

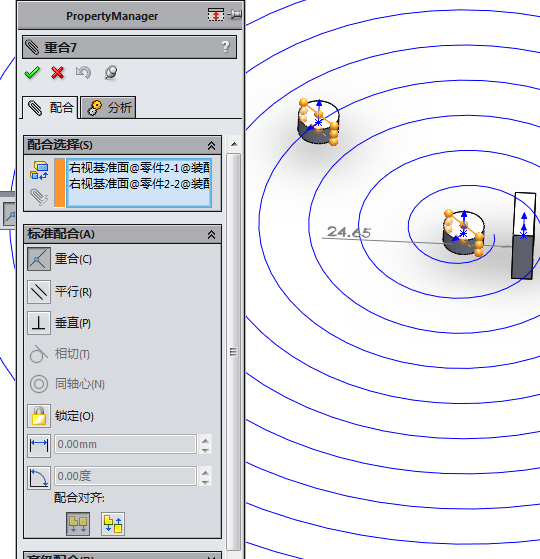

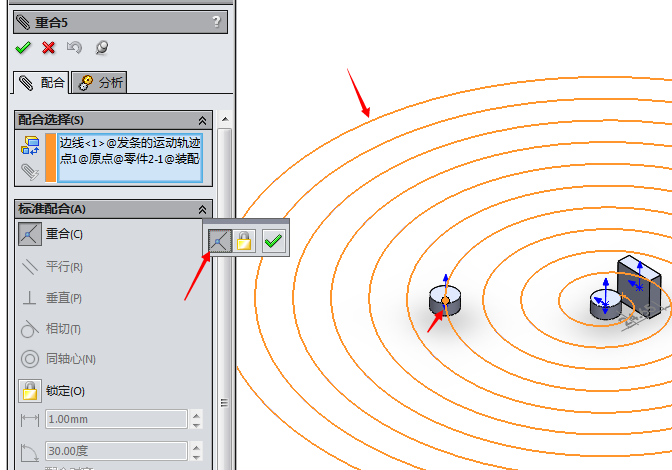

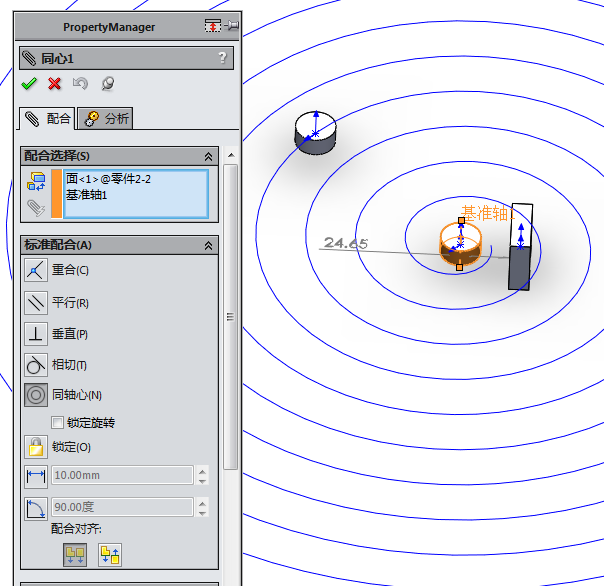

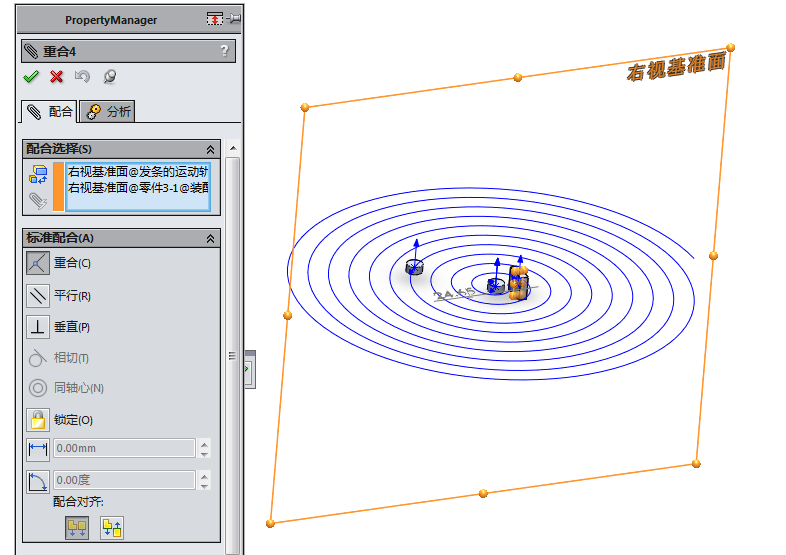

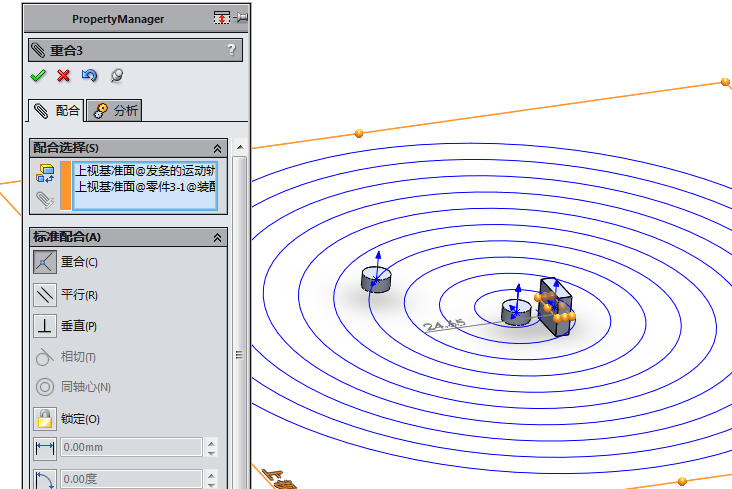

6，进行零件之间配合。

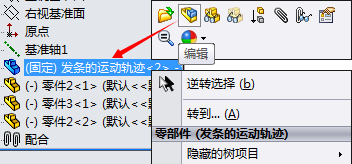

7，进入装配编辑零件.

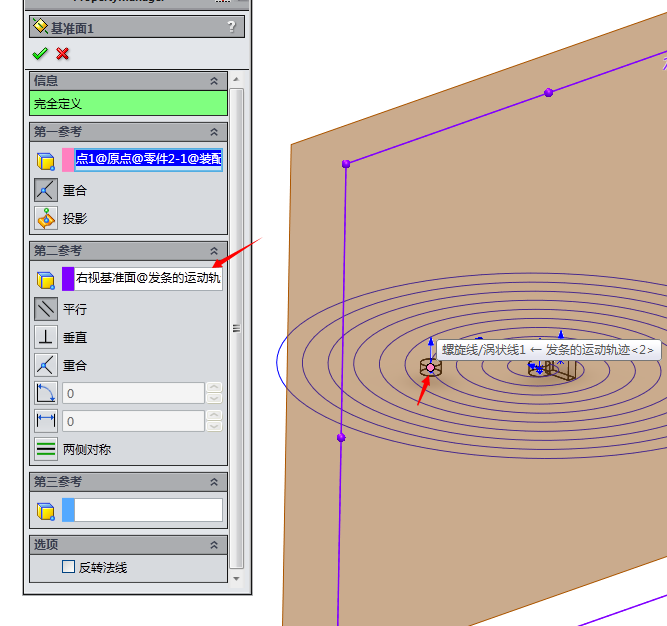

8，创建基准面，基准面和箭头所指的零件原点重合。

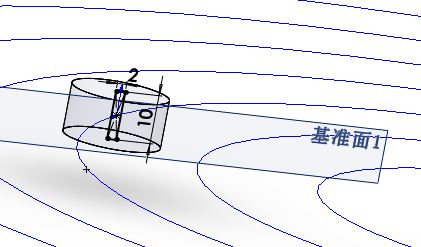

9，选择刚创建的基准面绘制发条截面。

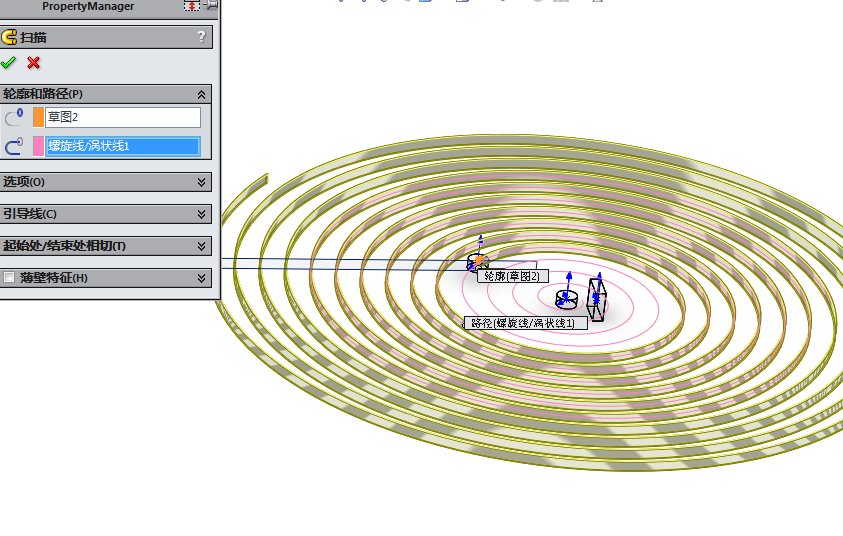

10，生成扫描体。

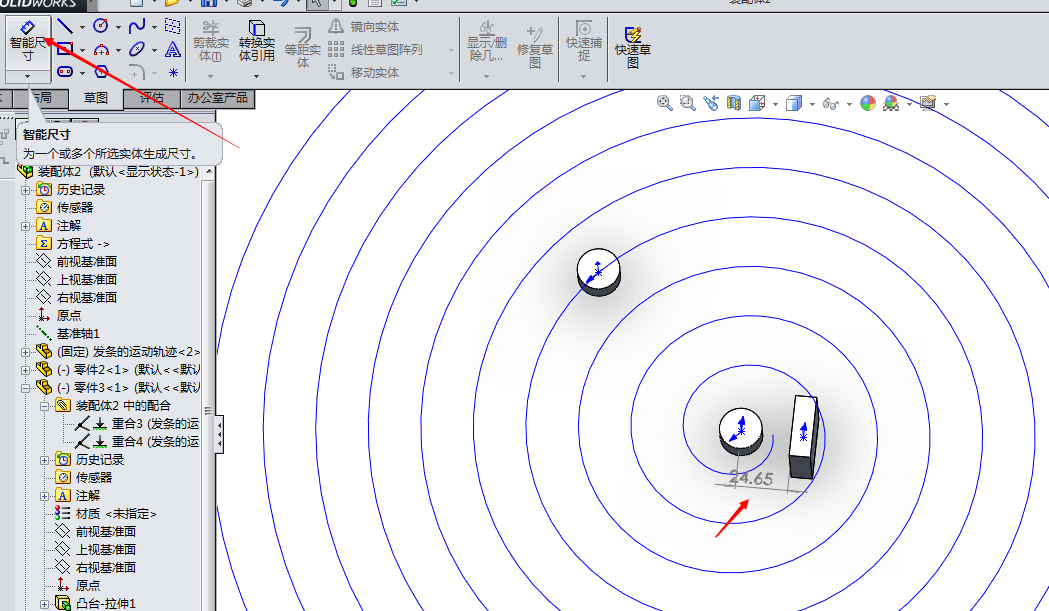

11.完成草图驱动的创建。一下创建关联方程式（双击螺旋线。出现相关尺寸参数。）

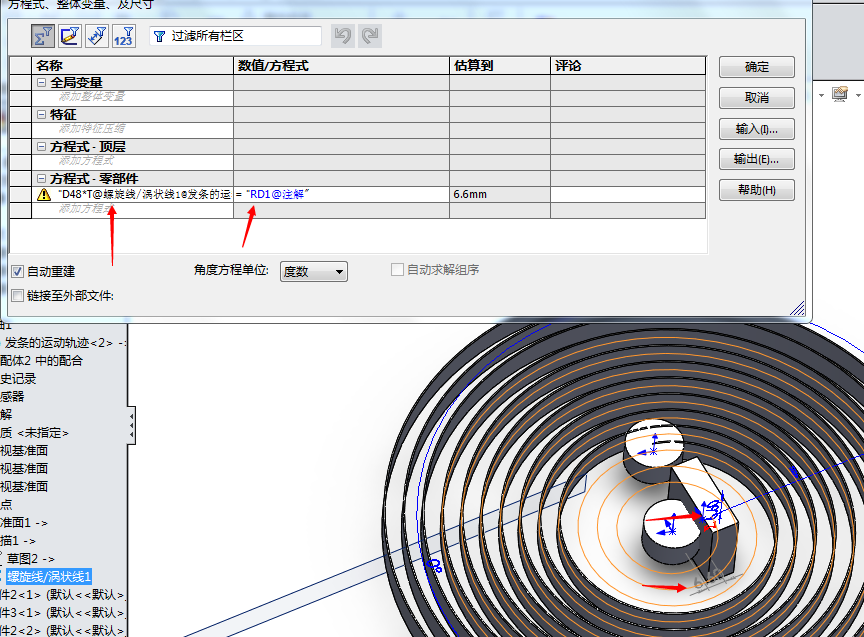

12.添加方程式。将方块的移动距离关联到螺旋线的螺距上。

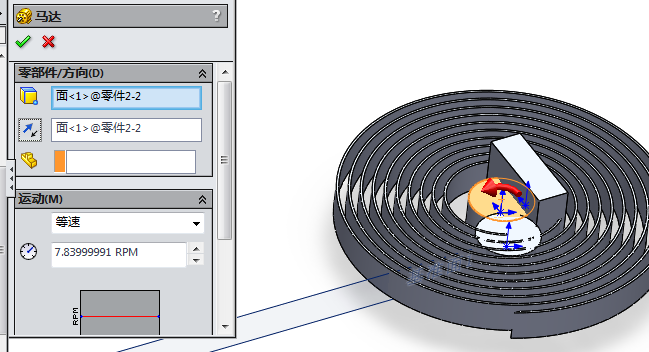

13，生成动画的设置，添加马达。

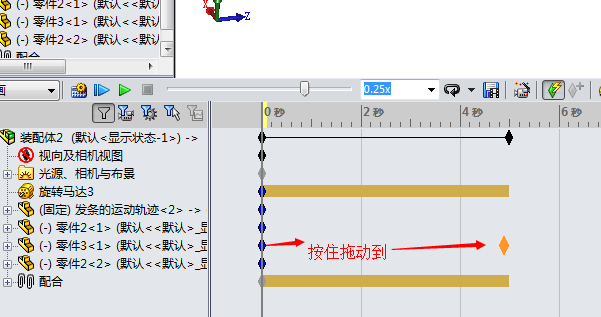

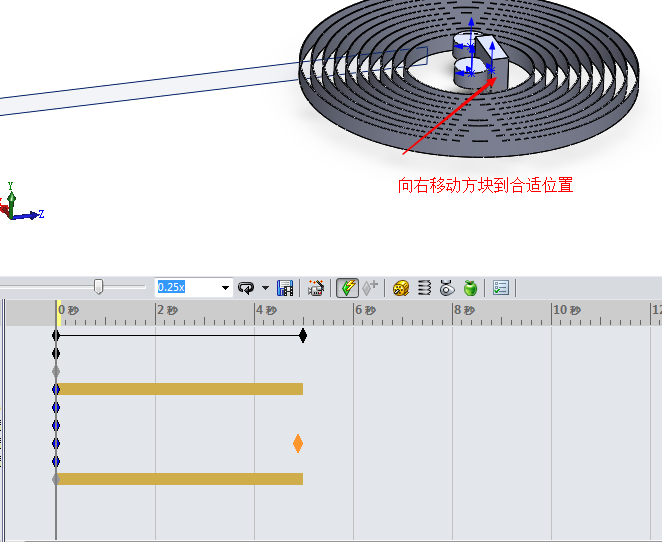

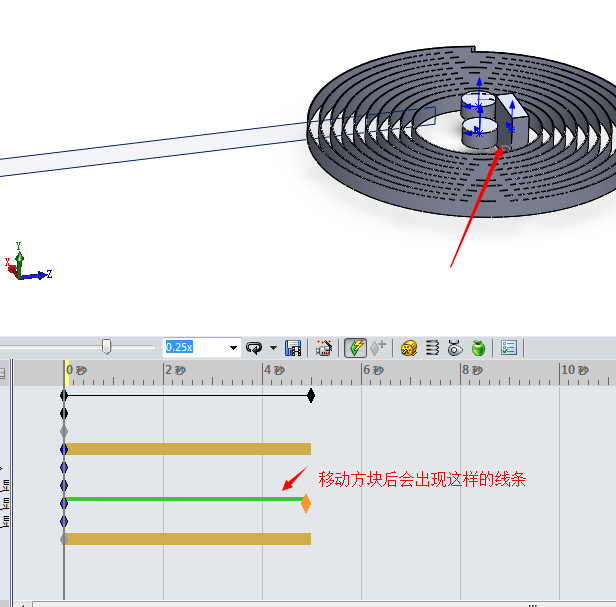

14，移动键码。

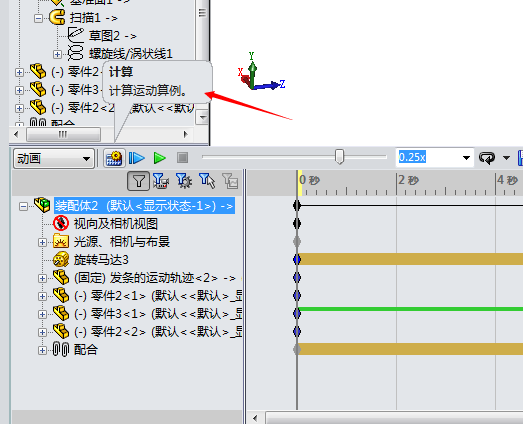

15，点击运算。操作完成。

16.谢谢大家观看。有道出品，必属精品。
