钣金结构力学有限元分析案例（二）

一、钣金抗扭连杆支架有限元分析

1、分析模型

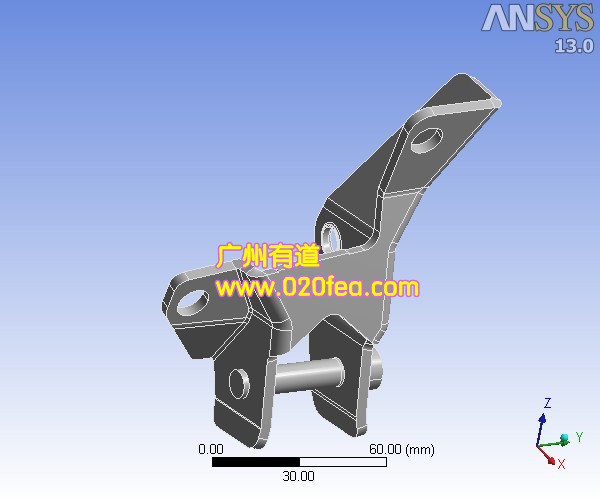

图1    钣金有限元模型

2、分析结果和应力强度评定

图2   模型应力分布图，最大应力为273.03MPa

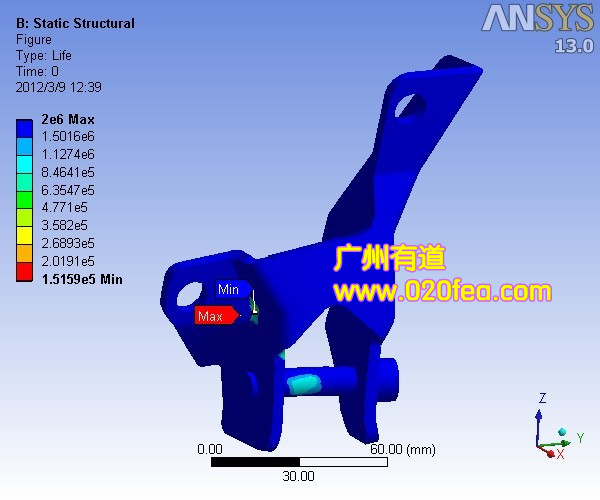

图3   模型有限元疲劳分析，此模型最低使用次数（即生命周期）为151590

3、结论

Conclusion: The material of PHSE doesn’t satisfy the requirements in special stress and fatigue life test. And suggest to use a material whose ultimate Strength larger than 420MPa, such as QSTE420TM.

The following analysis use the material of QSTE420TM, and the result satisfy the requirements.

图4   不同材料下的疲劳寿命分析

As shown in figure 14, model using material of QSTE420TM, and the minimum fatigue cycle is 6.5956e6, meet the requirements.

二、发动机坐下钣金支架有限元分析

1、分析模型

图1   钣金支架模型

2、分析结果和应力强度评定

A、模型修改前的结果

图2   模型修改前应力分布图，最大应力为597.71MPa

B、模型修改后的结果

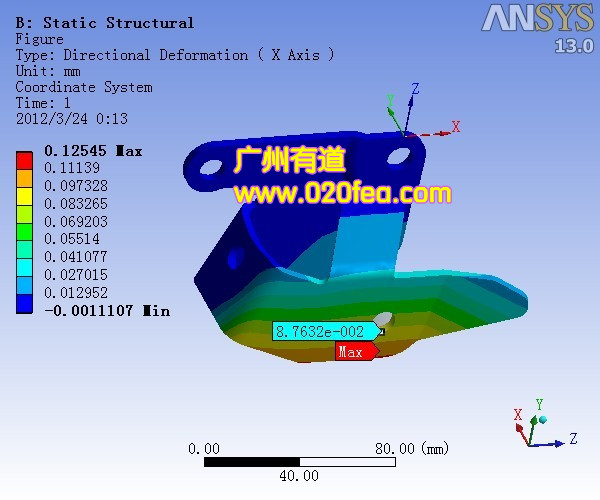

图3   模型修改后变形量分布图，最大变形量为0.12545mm

3、结论

        零件在X轴正向特殊载荷20000N时应力值最大，其值为475.98MPa MPa，采用QSTE500TM材料，满足设计要求。
