最快的sw螺纹画法

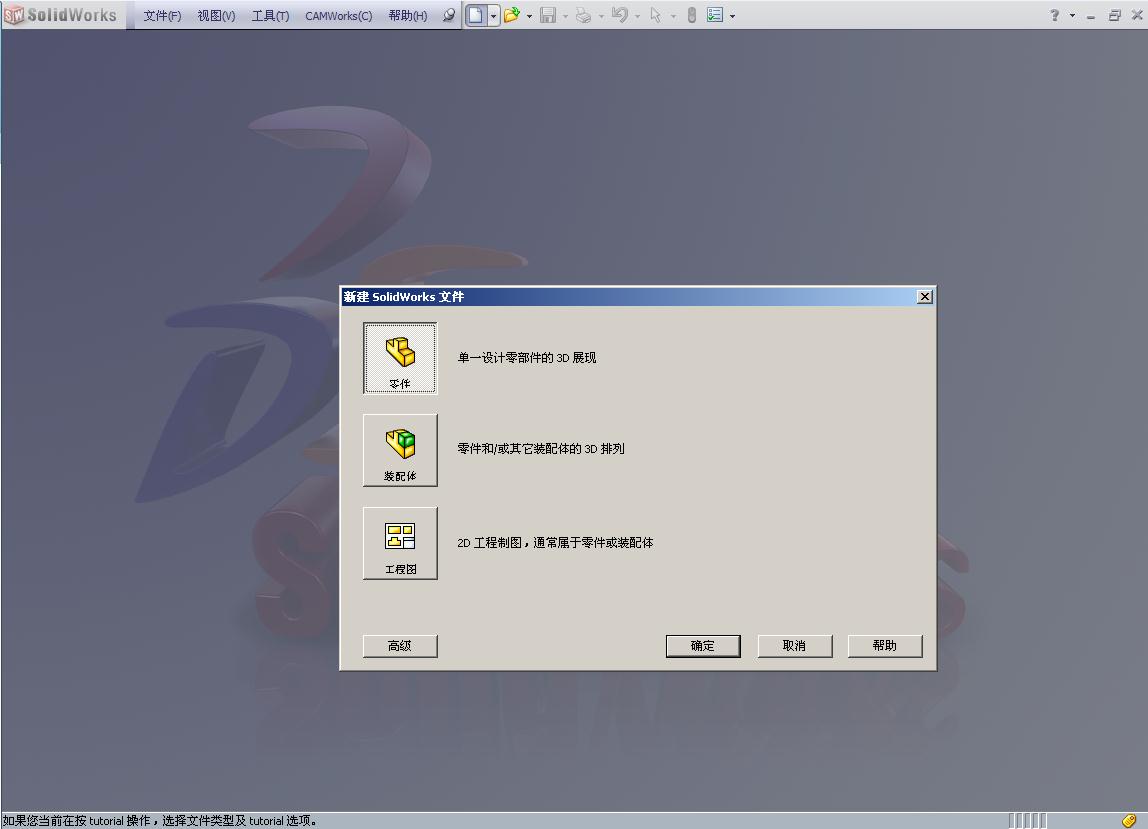

建立新零件

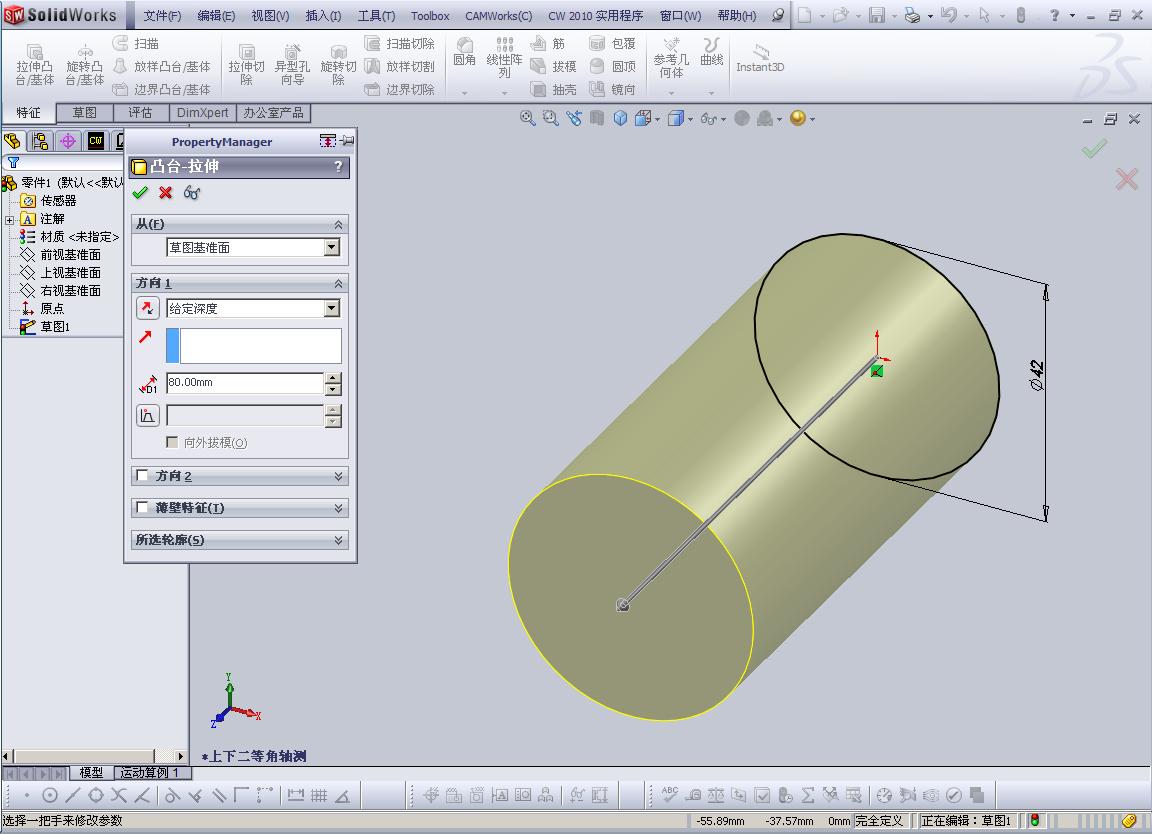

建立一个42的圆柱

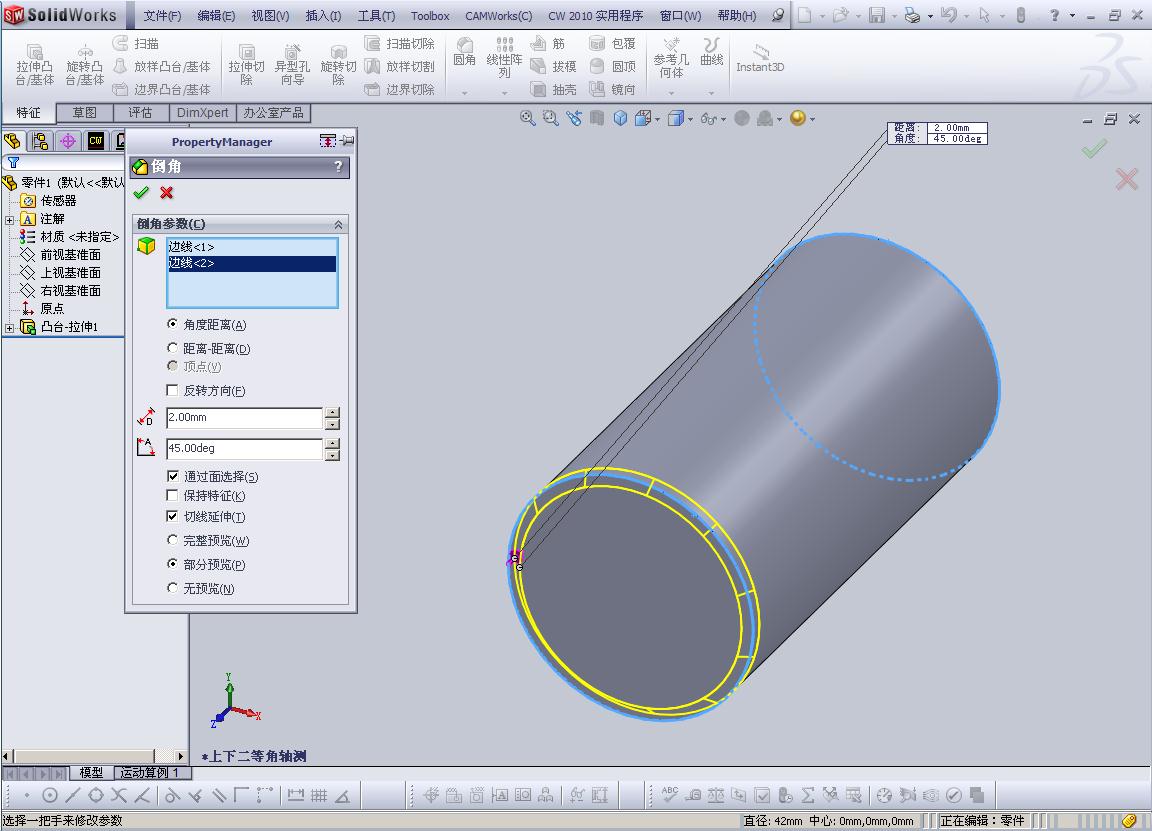

倒角

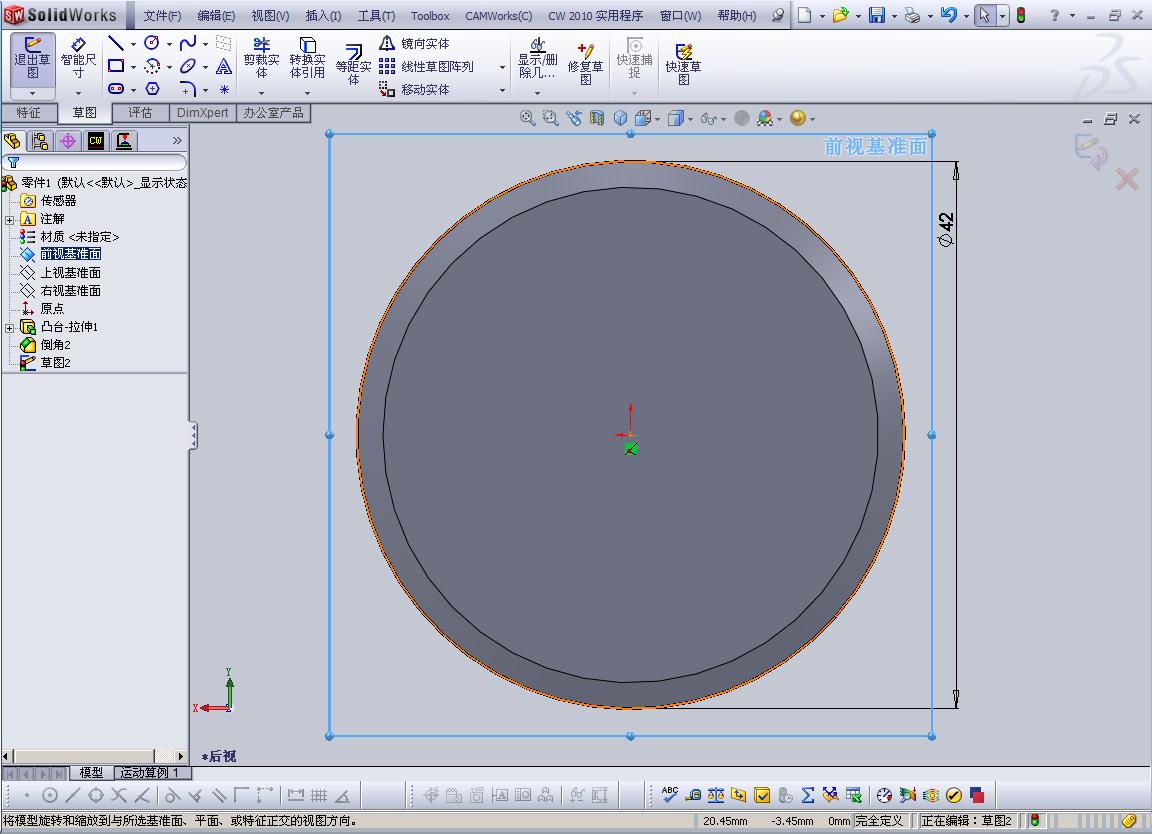

选择前视基准面做一个42的圆，与圆柱同心。

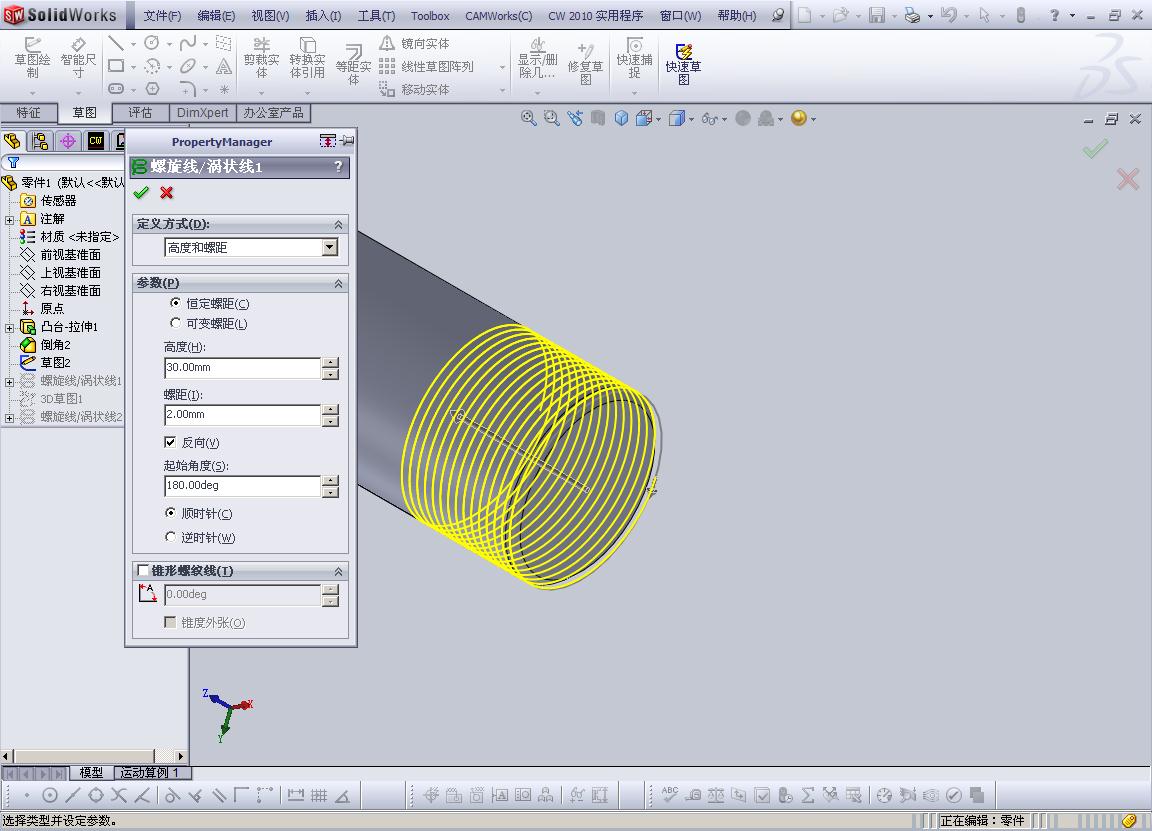

特征里选择曲线，选择螺旋线/涡状线，注意起始角度。

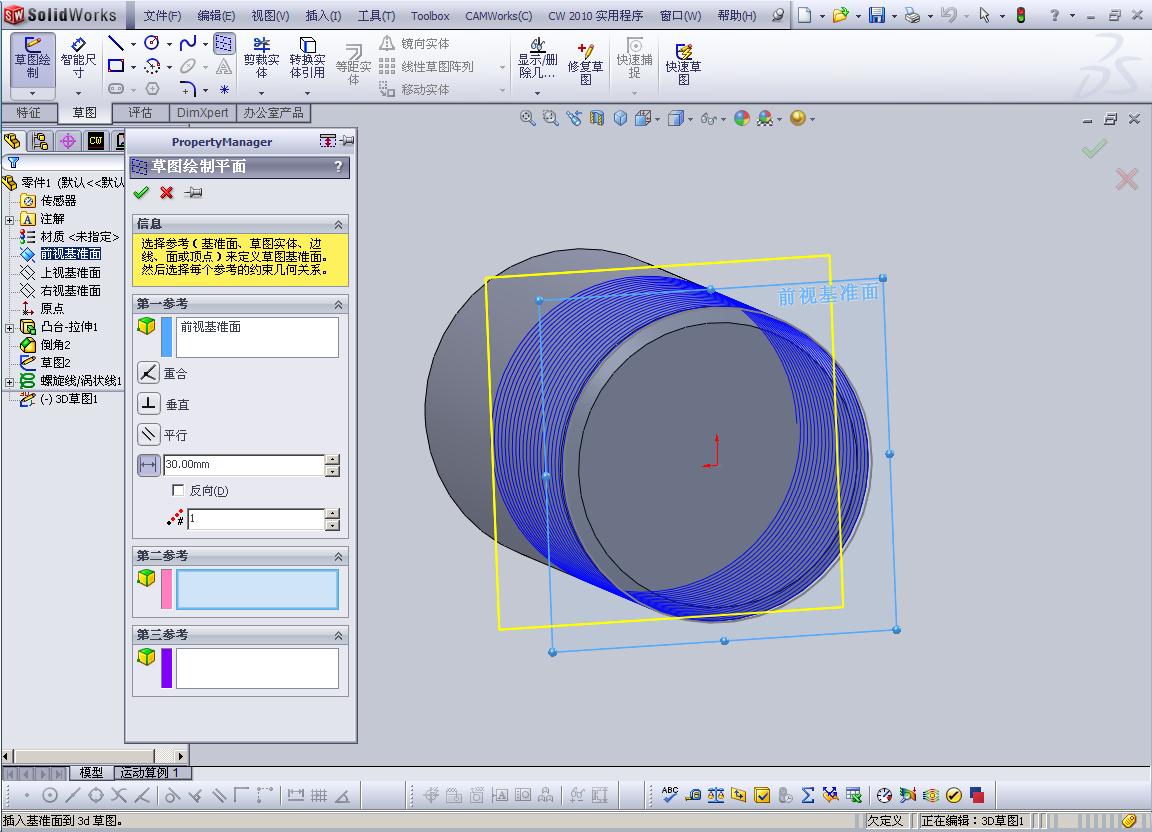

点击前视基准面后选择建立新基准面，距离与螺纹长度相同。

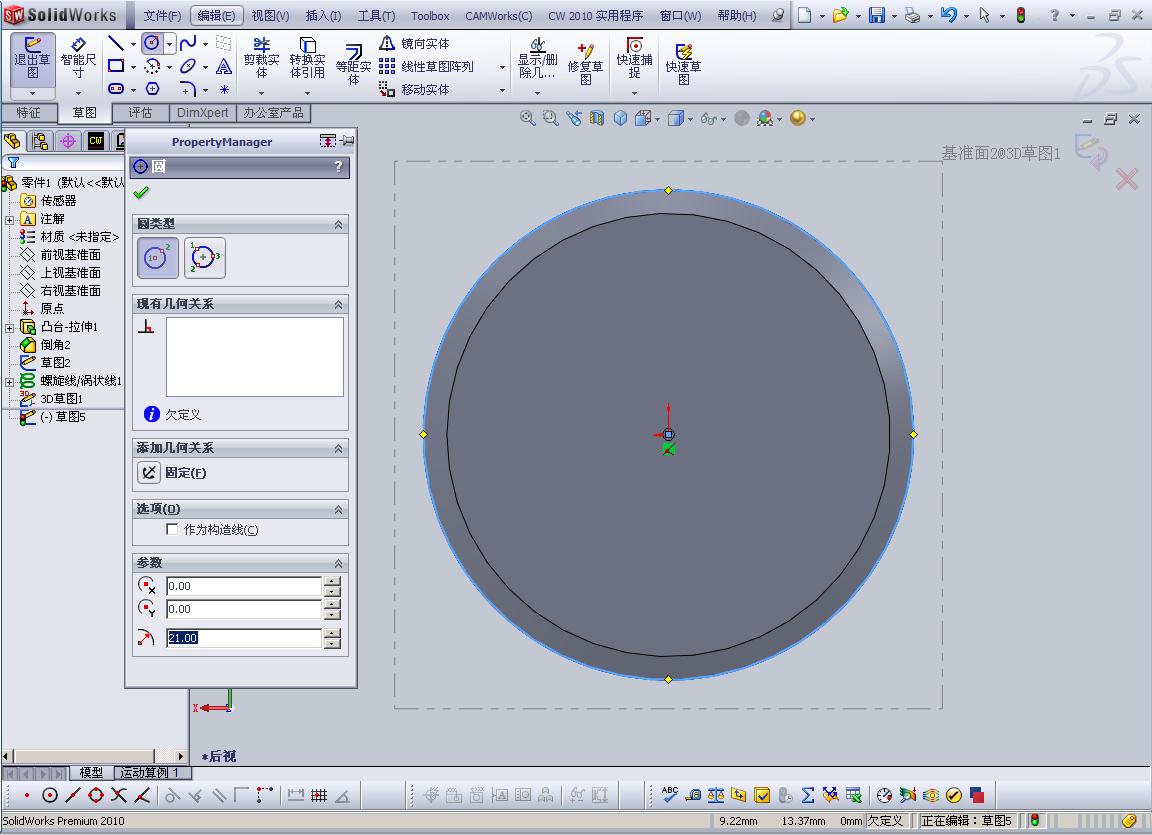

在新基准面上做42的圆，与圆柱同心。

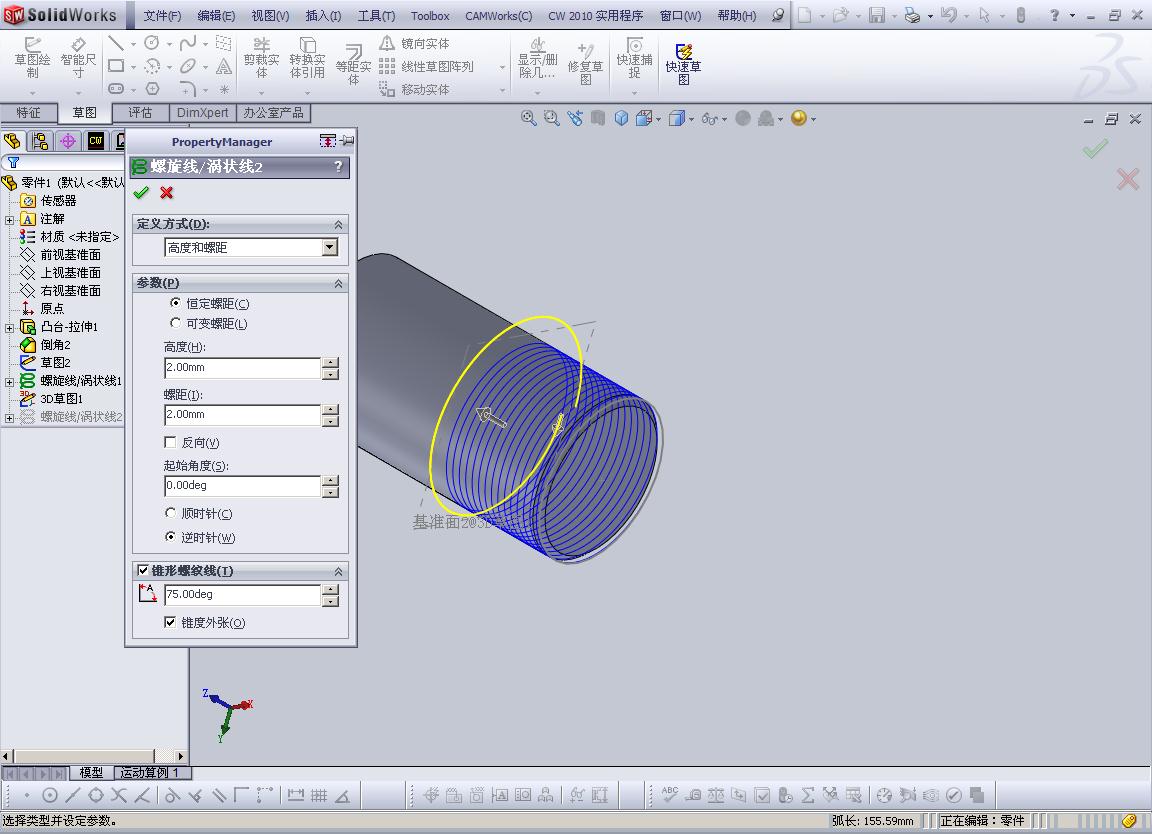

选择螺旋线/涡状线，起点与上一条螺旋线重点相接在选项里选择锥形螺纹线，设定角度75度，并选择锥度外张。

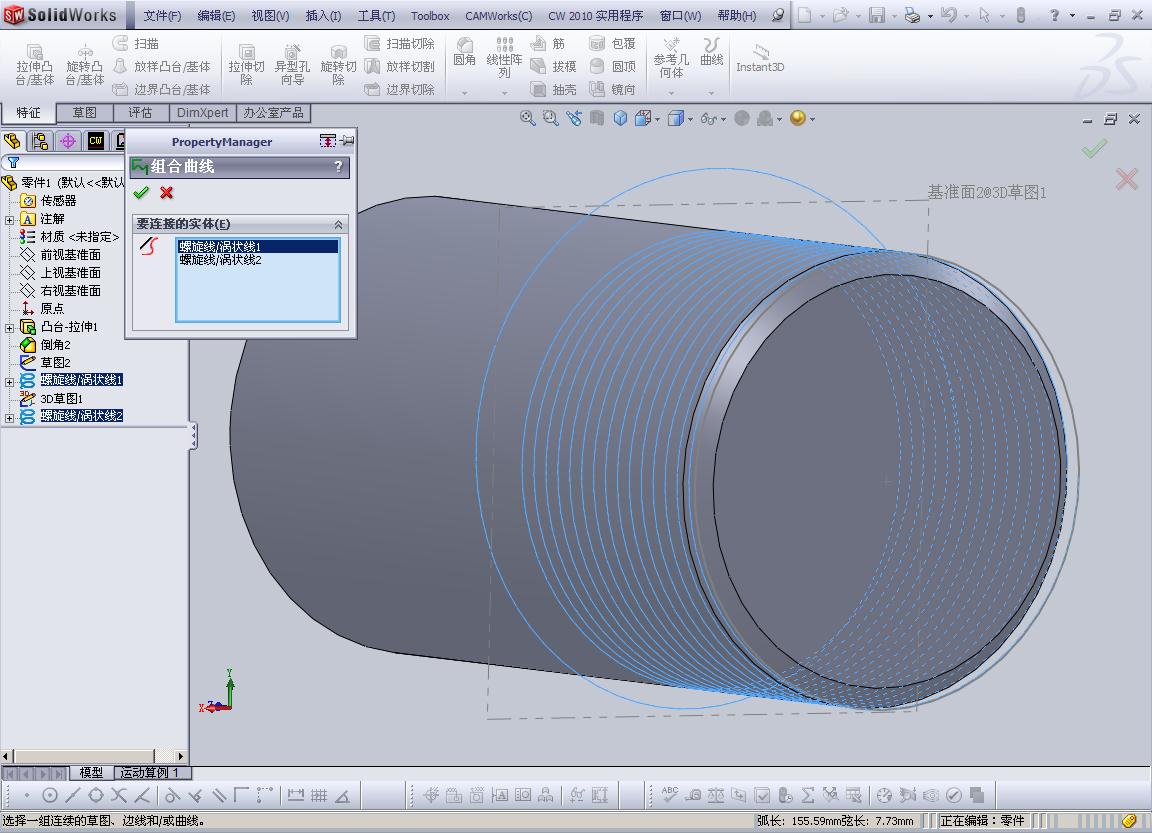

选择曲线里的组合曲线，将2条螺旋线组合。如果第一条螺旋线的终点与第二条螺旋线的始点不相接，会提示错误。

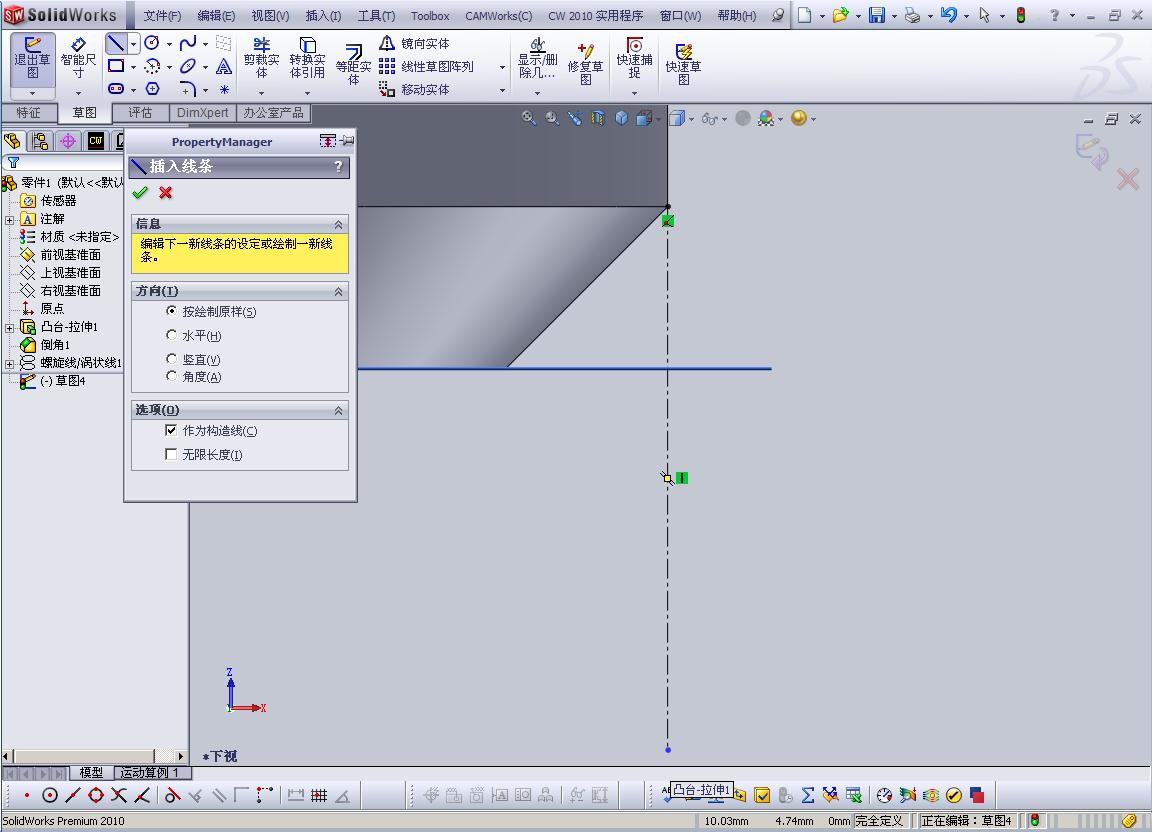

做条竖直的构造线。

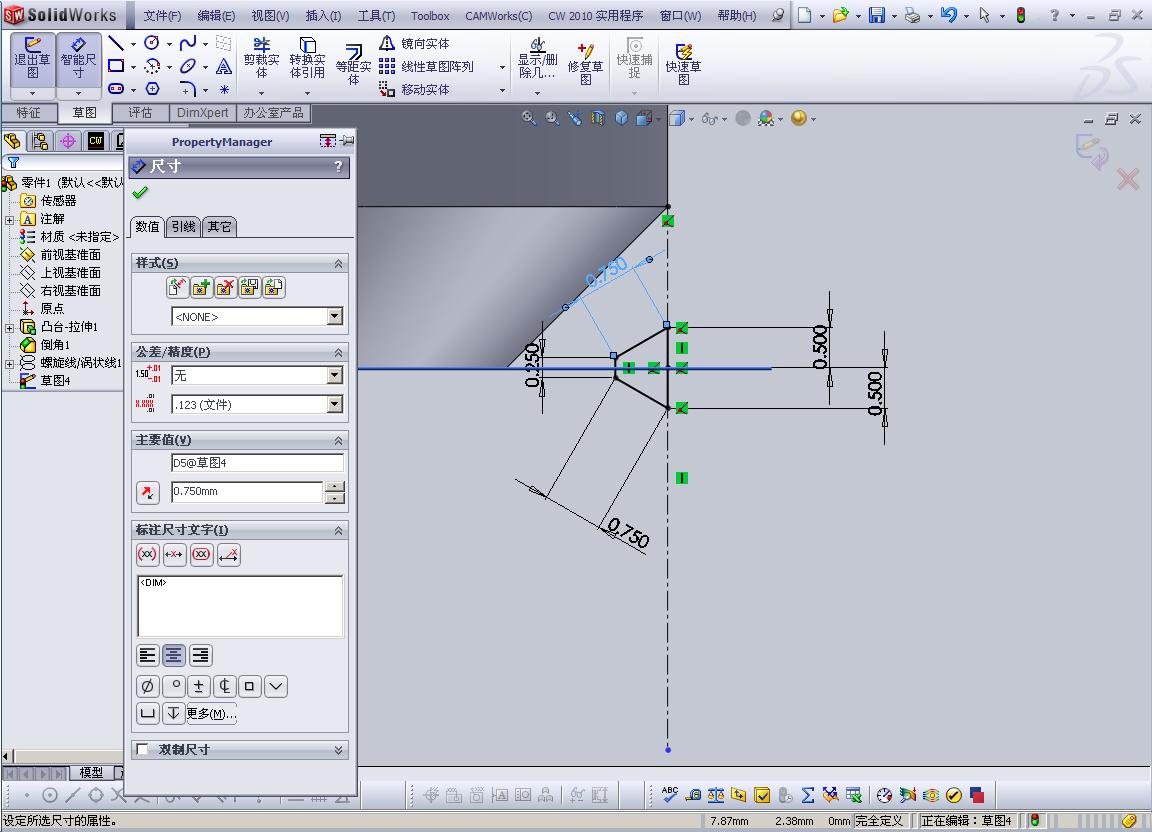

依照螺纹规格做螺纹轮廓

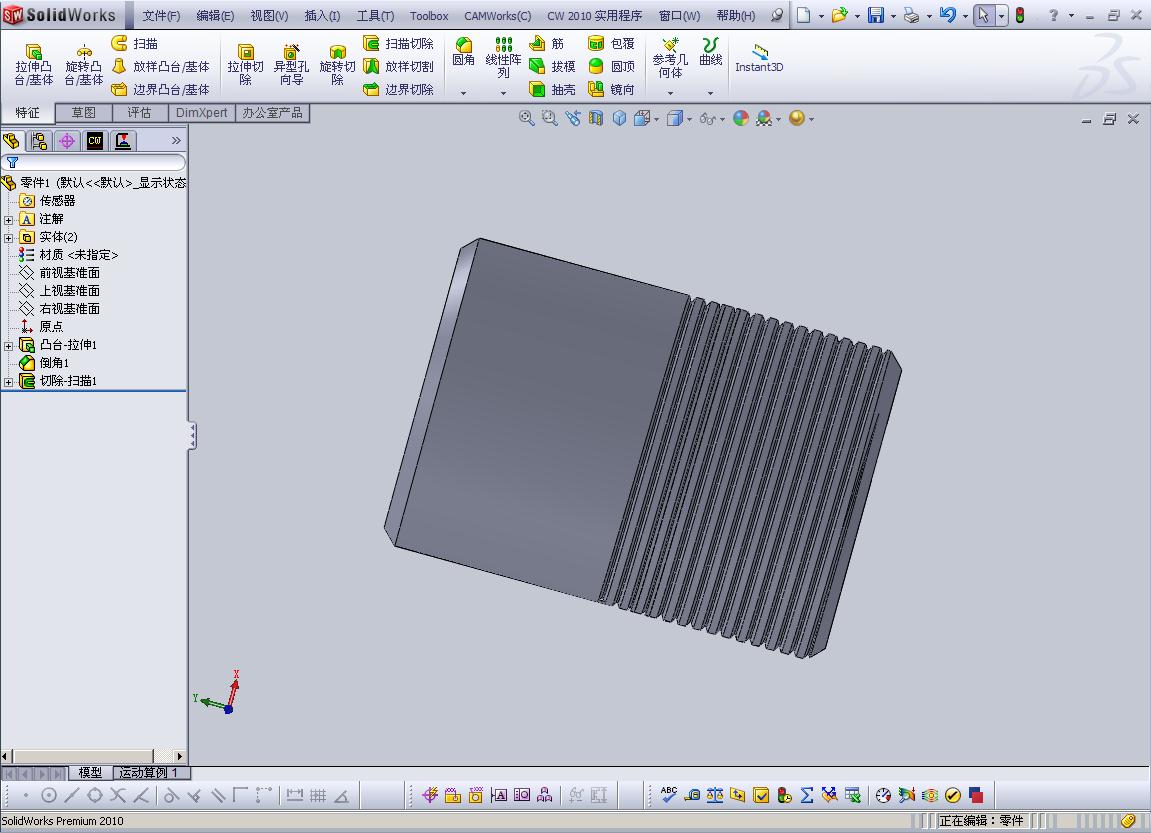

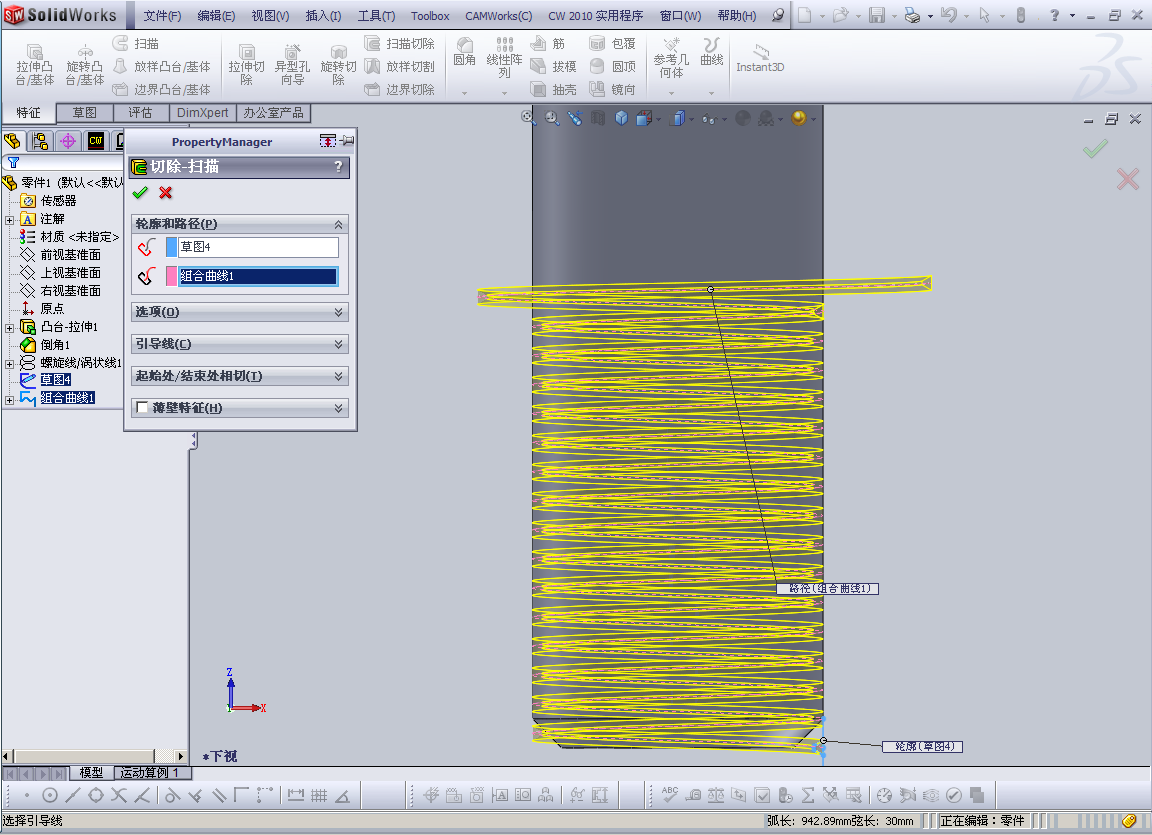

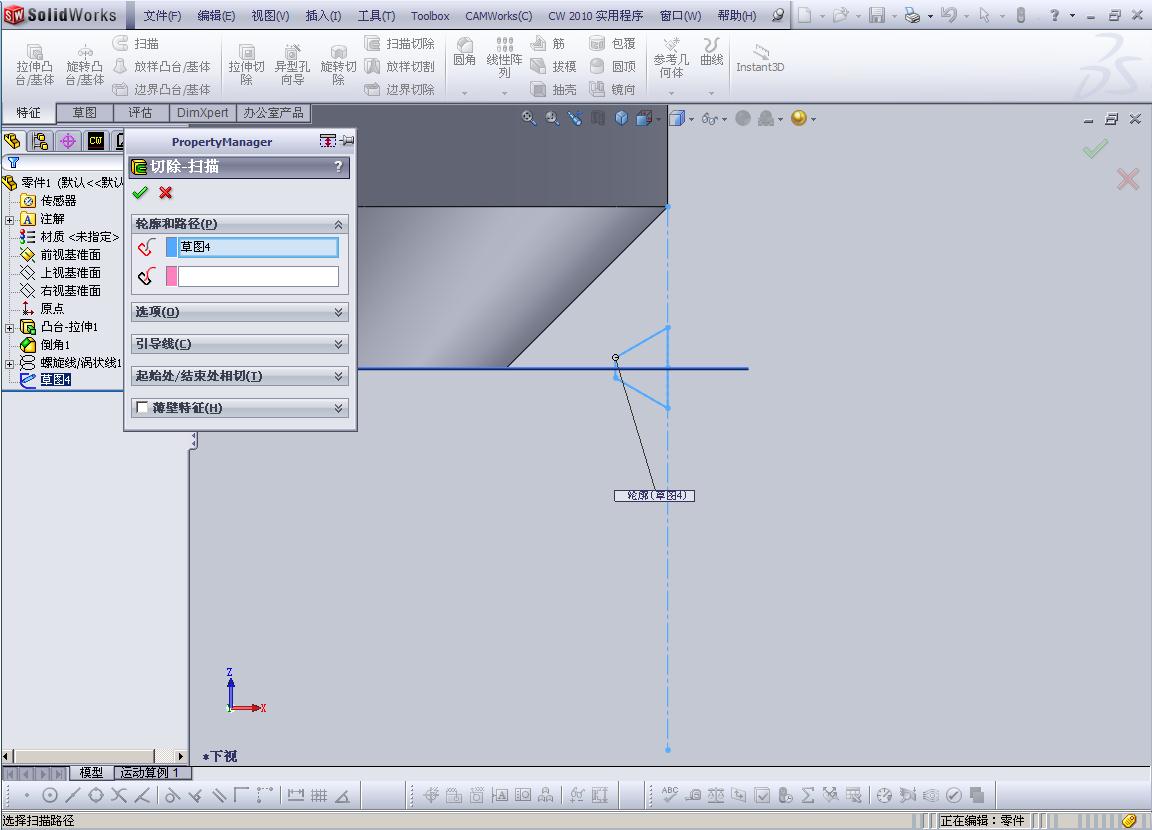

点击扫描切除，轮廓选择做的螺纹轮廓图，路径选择螺旋线。注意螺纹的轮廓长边中点应与螺旋线起点重合。
大家可以自己选择试试，螺纹轮廓可以查机械设计手册。
